德立華-（大課堂）認識移動電源板的電路圖！

電源電路圖看似復雜，很多新手在入門階段就被電路圖難住了，閱讀電路圖成為了非常困難的一件事。但實際上只要找到規律，閱讀電路圖并不是一件困難的事情。電路圖由不同的電路結構組成，只要掌握了這些電路就能輕易地對電路進行解讀，這堂課德立華就教大家認識整流電路進行講解。

整流電路
整流電路是利用半導體二極管的單向?qū)щ娦阅馨呀涣麟娮兂蓡蜗蛎}動直流電的電路。

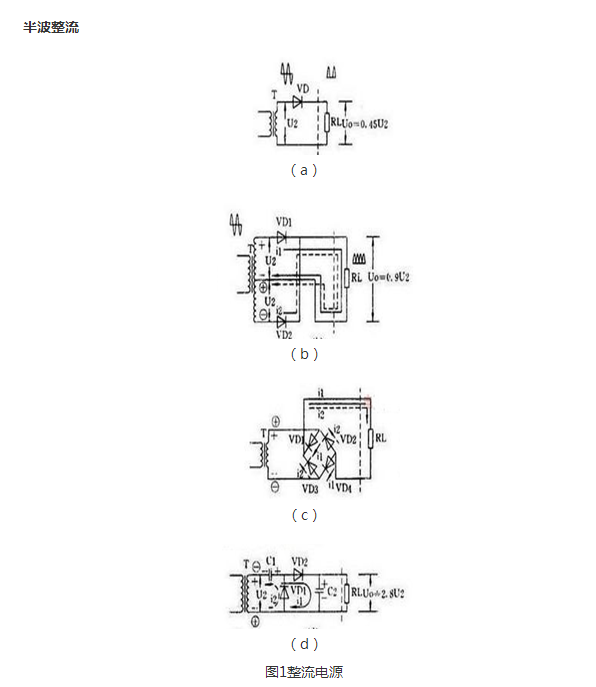

半波整流電路只需一個二極管，見圖1（a）。在交流電正半周時VD導通，負半周時VD截止，負載R上得到的是脈動的直流電。

全波整流
全波整流要用兩個二極管，而且要求變壓器有帶中心抽頭的兩個圈數相同的次級線圈，見圖1（b）。負載RL上得到的是脈動的全波整流電流，輸出電壓比半波整流電路高。

全波橋式整流
用4個二極管組成的橋式整流電路可以使用只有單個次級線圈的變壓器，見圖1（c）。負載上的電流波形和輸出電壓值與全波整流電路相同。

倍壓整流
用多個二極管和電容器可以獲得較高的直流電壓。圖1（d）是一個二倍壓整流電路。當U2為負半周時VD1導通，C1被充電，C1上最高電壓可接近1.4U2;當U2正半周時VD2導通，C1上的電壓和U2疊加在一起對C2充電，使C2上電壓接近2.8U2，是C1上電壓的2倍，所以叫倍壓整流電路。

通過上面的介紹可以看到電路圖整流電路的種類較多，每種類型都有自己的特點。只要掌握了這些特點并加以區分，就能非?？於鹊膶﹄娐穲D中的整流電路進行識別，從而方便了對整體電路的理解。 這堂課就先講到這來，想了解更多的移動電源板知識請登錄：mw99.com.cn
